高周波トランス用フェライトコア, ER

 ER形フェライトコア

無数の実験回数に基づいて、我々 は正常にフェライトコアを作るに適した、原材料の以上 10 種類を見つけるし、以上 900 タイプさまざまな形と仕様を持つ強磁性体コアの開発。

適用:ドライブトランス、高周波トランス、パワーインダクタ、高周波チョーク コイル
電磁コアの優れた利点の 1 つは、高温、超低消費電力の損失を防ぐため高温低消費材料と高透磁率材料の使用率にあります。
最も重要のお客様をより良いサービスにまた小さいサイズのフェライトコアをカスタマイズできます。お気軽にお客様の要件についてお知らせ。

包装
工場を離れる前にすべての磁気製品は、任意の可能な破損または損傷を避けるためにも収納してください。さらに、包装方法は、顧客によって決定されることができます。

ドライブトランスフェライトコアの技術的パラメーター

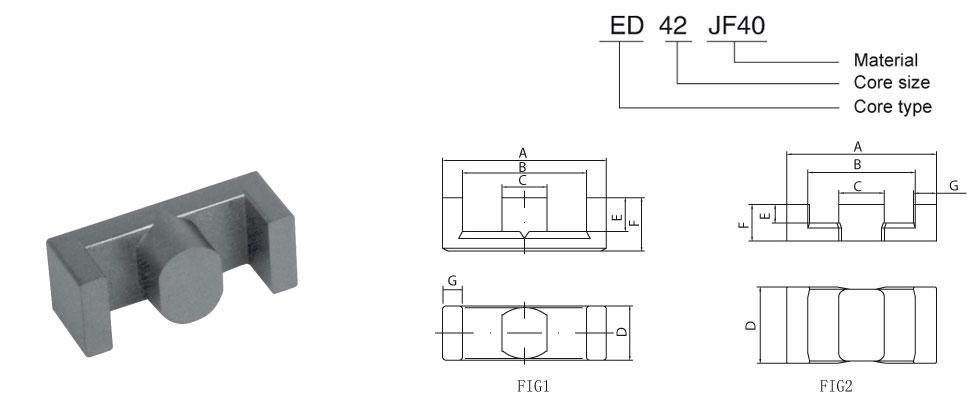

Name Drawing No. Dimensions Weight Parameters (mm) AL±25% (nN/H2)
A B C D E F (g) C1 (mm-1) Ae (mm2) Le (mm) Ve (mm3) AW (mm3) AMIN (mm2) JF40
ED28 961 28.0±0.3 20.5 min 8.5±0.15 11.9±0.15 6.65±0.15 10.2±0.2 21.9 0.6 90 50.3 4510 163.6 84.49 2700
ED2822 724 28.0±0.5 20.6 min 8.5±0.2 11.8±0.3 7.1±0.2 10.9±0.2 25 0.568 86.1 50.5 4350 178.9 81.42 3000
ED29 942 29.3±0.3 21.6 min 8.4±0.2 11.6±0.2 11.0±.2 14.6±0.2 29.5 0.8 90 69.2 6220 297 83.52 2700
ED2920 775 29.3±0.7 21.5 min 8.5±0.3 11.6±0.3 6.85±0.2 10.2±0.2 23 0.617 84 51.7 4360 187.7 77.72 3000
ED2929 775 29.3±0.7 21.5 min 8.5±0.3 11.6±0.3 11.0±0.2 14.6±0.2 30 0.826 84.1 69.5 5850 301.4 82.36 2700
ED3021 813 30.5±0.7 23.1 min 8.4±0.2 11.6±0.2 7.2±0.2 10.8±0.2 24.5 0.712 79.6 56.7 4517 221.8 77.72 3000
ED3321 725 33.3±0.7 25.3 min 8.4±0.2 11.6±0.2 7.1±.2 10.7±0.2 25.2 0.786 71.12 55.91 3976.9 249.9 83.52 3000
ED4140 1280 40.8±0.5 30.8±0.5 11.0±0.3 21.9±0.3 14.5±0.2 19.8±0.3 106 0.41 229 94 21665 287.1 219 5400
ED42 836 42.9±0.5 28.5±0.5 15.0±0.3 29.0±0.4 7.4±0.2 14.6±0.2 140 0.16 402 65.9 26491 199.8 417.6 11000
ED48 840 48.0±0.5 33.5±0.5 14.5±0.2 29.2±.2 9.0±0.15 16.4±0.2 166 0.21 374 78.6 29398 342 423.4 8600
