パワーインダクタフェライトコア, R

インダクタコイルロッド、パワーインダクタ磁気ロッド、強磁性ロッド

 R形フェライトコア (ロッド)

スピネルは、40 年間の軟磁性フェライト業界をリードしてきました。当社の磁気材料は、多様な安定した性能と幅広いアプリケーションで特徴付けられます。現在、我々 は10 種類以上の原材料とフェライトコア 900 以上の仕様の選択肢からお選びいただけます。
磁気ロッドは、インダクタコイル、自動車の点火コイル、ABS コイル、パワーインダクタで最もよく適用されます。

パワーインダクタ磁気ロッドの主な利点
1. 強磁性コアは、高温低消費材と高温で比較的低消費電力損失を示す高透磁率材料から作られます。
2. 既存の形があなたの要件に合致しない場合、ご要望に従ってカスタムサービスをいたします。

包装
工場を出荷前にすべての磁気製品は、任意の破損または損傷を避けるためにパッキングします。さらに、パッキング方法は、お客さまが決めることができます。

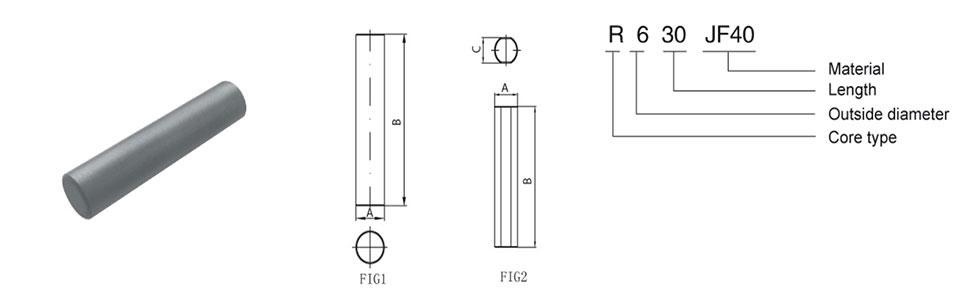

インダクタ磁気ロッドの技術的パラメーター
Name FIG Drawing No. Dimensions(mm) Weight
A B C (g)
R3*8 1 600 3.0±0.15 18.0±0.3 0.6
R5*15 1 574 5.0-0.2 15.0-0.2 1.4
R6*16 1 510 6.0±0.1 16.0±0.15 2.2
R6*18 1 528 6.0-0.2 18.0-0.2 2.4
R6*30 1 575 6.0±0.25 30.0±0.3 4.05
R6*40 1 529 6.0-0.2 40.0-0.2 5.4
R6*41 2 1170 6.0±0.3 41.0±0.7 5.0±0.2
R6*5 1 570 6.0±0.1 15.0±0.15 2.05
R6*50 1 581 6.0±0.3 50±0.6 6.8
R6*63 2 1710 63.0±0.7 6.0±0.2
R6*85 2 1711 85.0±0.7 6.0±0.2
R6.35*30 1 548 6.35±0.35 30.0-0.5 4.5
R7*25 1 530 7.0-0.2 25.0-0.2 4.6
R10*25 1 545 10.0-0.4 25.0±0.2 9.4
R10*50 2 587 10.0-0.5 50.0+1.0-0.5 9.0+0.2-0.1 18
R47 1 1199 47.0±0.3 0.7±0.07 5.35
R48*2 1 1143 48±0.6 2.0±0.15 6
